Zigbee реле: что это, как работает и какое выбрать

Что такое Zigbee реле и зачем оно нужно

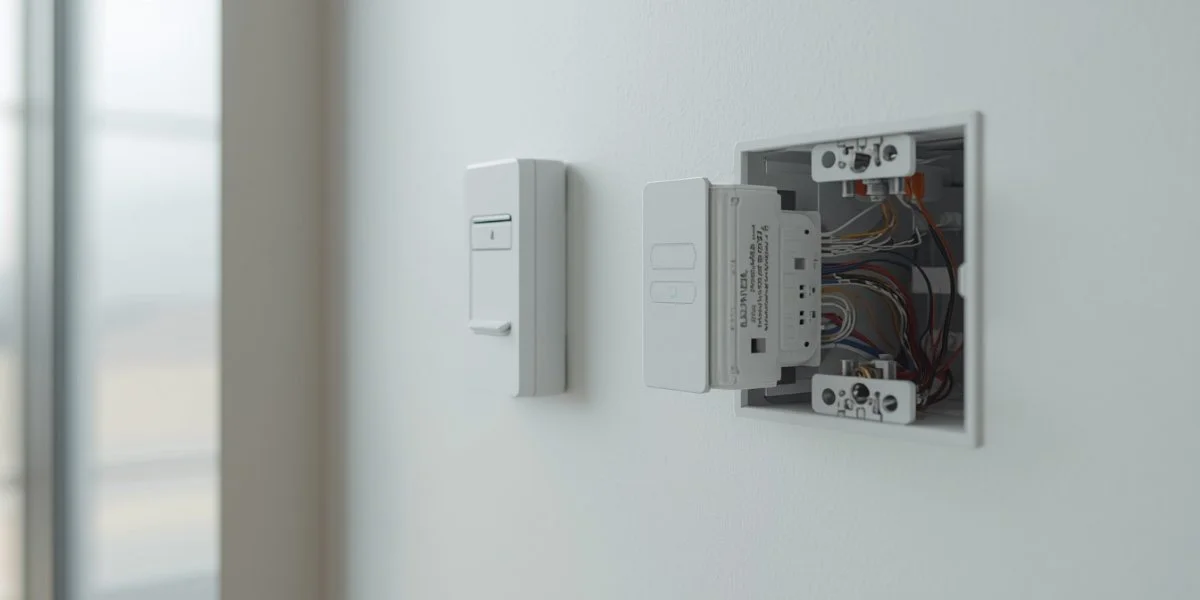

Реле, это маленький модуль с радиоприёмником Zigbee. Врезается в цепь между проводкой и нагрузкой: лампочкой, розеткой, вентилятором, водонагревателем. Получает команды от хаба по Zigbee и замыкает-размыкает контакты.

Главный плюс: не надо менять выключатели. Обычная клавиша остаётся на своём месте, работает как раньше. А параллельно появляется управление с телефона, по расписанию, через сценарии автоматизации.

Пример из жизни: у меня свет на балконе включался обычным выключателем. Поставил реле в подрозетник за 400 рублей. Теперь свет зажигается по датчику движения и выключается через 5 минут после того как балкон покинули. Обычный выключатель тоже работает, на случай если автоматика глюканёт.

Zigbee

Беспроводной протокол с низким энергопотреблением для устройств умного дома. Работает в сети mesh: каждое устройство ретранслирует сигнал соседей, покрытие растёт с каждым новым гаджетом.

Виды Zigbee реле: какое подо что брать

По количеству каналов бывают одноканальные и двухканальные. Одноканальное управляет одной нагрузкой: один светильник или одна розетка. Двухканальное тянет две независимые линии, например люстру и бра в одной комнате.

По типу питания делятся на реле с нулём и без нуля (с bypass-конденсатором). Реле с нулём требует три провода в подрозетнике: фаза, ноль и выход на нагрузку. Стабильнее работает, не мерцает с маломощными светодиодными лампами. Реле без нуля обходится двумя проводами, ставится в старые дома где ноль не заведён в подрозетник. Но с лампами меньше 5 Вт могут быть проблемы, светодиодки тускло светятся даже в выключенном состоянии.

По мощности: стандартные держат 10 А или 2 200 Вт при 220 В. Для света хватает за глаза. Для водонагревателя или тёплого пола смотрите модели помощнее, 16 или 20 А.

Отдельная категория, реле с сухим контактом. Не подают напряжение на нагрузку, а просто замыкают цепь. Нужны для управления воротами, рольставнями, газовыми котлами где своя логика управления.

Топ моделей Zigbee реле на рынке

Я перебрал штук восемь разных реле с AliExpress и от локальных продавцов. Вот что осталось в работе.

Tuya Zigbee Relay, самый массовый вариант за 400-600 рублей. Работает с хабами Tuya, некоторыми Яндексами и Home Assistant. Компактный корпус, влазит в любой подрозетник. Минус: качество сборки плавает от партии к партии. Из пяти штук одно пришло с дребезжащим контактом, заменили по гарантии.

Moes Zigbee Relay за 800-1 200 рублей. Заметно качественнее Tuya: пайка аккуратная, клеммы винтовые а не пружинные. Держит заявленные 10 А без перегрева. Я такие поставил на свет в гостиной и на балконе, полёт нормальный.

Sonoff ZBMINI за 900-1 300 рублей. Бренд известный, прошивка стабильная. Совместим с Home Assistant из коробки через Zigbee2MQTT. Не требует облака, всё работает локально. Если собираете систему на HA, берите Sonoff не думая.

Aqara Relay за 1 500-2 000 рублей. Самые дорогие но и самые надёжные. Работают с хабами Aqara, некоторыми Яндексами, Home Assistant. Двухканальная версия реально тянет две нагрузки по 10 А без просадок. Ставлю такие на ответственные узлы: бойлер и тёплый пол.

Техническая деталь: Реле с AliExpress часто идут с прошивкой под Tuya. Если планируете использовать с Home Assistant через Zigbee2MQTT, уточните совместимость конкретной модели в списке поддерживаемых устройств. Не все Zigbee-реле опознаются автоматически, некоторые требуют ручного добавления конвертера.

Схема подключения Zigbee реле

Базовая схема для реле с нулём простая. В подрозетник приходит фаза (L) и ноль (N). Фаза подаётся на вход реле (Lin), ноль на Nin. Выход реле (Lout) идёт на нагрузку, например на лампочку. Выключатель подключается между фазой и входом управления реле (S1 или SW).

Когда нажимаете клавишу выключателя, реле ловит импульс на контакте S1 и переключает состояние. Щёлк, свет зажёгся. Ещё щёлк, погас.

С реле без нуля чуть сложнее. Ноль не подводится, вместо этого параллельно нагрузке ставится bypass-конденсатор из комплекта. Конденсатор пропускает микроток для питания электроники реле когда нагрузка выключена. Без конденсатора реле теряет питание и отваливается от Zigbee-сети.

Мой первый опыт был классическим провалом: купил реле без нуля, полез в подрозетник, а там два провода вместо трёх. Думал сейчас быстро. Оказалось в моём доме 2003 года ноль заведён в подрозетники. Уже после понял что с нулём и стабильнее и дешевле. Проверьте свою проводку ДО покупки реле.

Совместимость с хабами и экосистемами

Zigbee реле работают с Zigbee-хабом. Какой хаб выбрать.

Яндекс Станция с Zigbee (Миди, Макс, Станция 2) видит большинство реле Tuya и Aqara. Но есть нюанс: в приложении Умный Дом Яндекс реле отображается как розетка а не выключатель. Функционально разницы нет, просто учтите при настройке иконок.

Хабы Aqara работают только с реле Aqara. Сторонние Tuya и Moes мимо. У Aqara свои заморочки с Zigbee: протокол не полностью совместим со стандартным Zigbee 3.0.

Home Assistant через Zigbee2MQTT или ZHA всеядный. Ест практически любое Zigbee-реле, от NoName с AliExpress до топовых Sonoff. Это лучший вариант если вы уже сидите на HA. Локальное управление, без облаков, с бесконечными сценариями.

Заметка: Перед покупкой реле гуглите «модель + Home Assistant» или «модель + Zigbee2MQTT». Увидите реальные отзывы о совместимости. Продавец на AliExpress всегда скажет что совместимо, проверяйте сами.

Плюсы и минусы

Плюсы

• Дешёвый способ сделать обычный свет умным, от 400 рублей за реле
• Не меняет внешний вид выключателей, всё спрятано в подрозетнике
• Работает локально через Zigbee, интернет не нужен
• Создаёт mesh-сеть: каждое реле усиливает сигнал для соседей
• Огромный выбор моделей под любую задачу и бюджет

Минусы

• Требует Zigbee-хаб, без него реле бесполезно
• Реле без нуля мерцает с маломощными светодиодными лампами
• Качество AliExpress-моделей плавает, можно нарваться на брак
• В старых подрозетниках мало места, реле может не влезть

Какое Zigbee реле выбрать

Если бюджет поджимает и нужен массовый посев, берите Tuya за 400-600 рублей. Работают, но заказывайте с запасом. Из пяти одно-два могут быть с дефектами.

Нужна надёжность без переплаты, Moes за 800-1 200 рублей. Золотая середина. Я бы на них и остановился для стандартных сценариев типа света и розеток.

Сидите на Home Assistant, Sonoff ZBMINI за 900-1 300 рублей. Локальное управление, стабильная прошивка, поддержка сообщества.

Ответственные узлы, бойлер, тёплый пол, Aqara за 1 500-2 000 рублей. Переплата за надёжность и двухканальность оправдана.

Перед покупкой загляните в подрозетник и посчитайте провода. Два провода, берите реле без нуля с конденсатором. Три, берите с нулём, оно стабильнее. Сэкономите время и нервы.
